Базальт

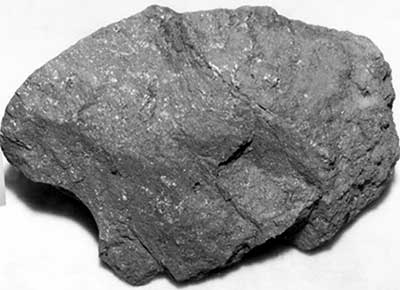

БАЗАЛЬТ (лат. basaltes, basanites, от греч. bбsanos - пробный камень; по другой версии, от эфиоп. basal - железосодержащий камень * англ. basalt, basaltic rocks; нем. basalt; франц. basalte; испанс. basalto) - излившаяся кайнотипная основная порода, эффузивный аналог Габбро. Окраска базальта тёмная до чёрной. Состоит главным образом из основного плагиоклаза, моноклинного пироксена, оливина, вулканического стекла и акцессорных минералов - магнетита, ильменита, апатита и др. Структуры базальта - интерсертальная, афировая, реже гиалопилитовая, текстуры - массивная либо пористая, миндалекаменная. B зависимости от крупности зерна различают: наиболее крупнозернистый - Долерит, мелкозернистый - анамезит, тонкозернистый - собственно базальт. Палеотипные аналоги базальта - Диабазы.

Средний химический состав базальта по P. Дэли (%): SiO2 - 49,06; TiO2 - 1,36; Аl2O3 - 15,70; Fe2O3 - 5,38; FeO - 6,37; MgO - 6,17; CaO - 8,95; Na2O - 3,11; K2O - 1,52; MnO - 0,31; P2O5 - 0,45; H2O - 1,62. Cодержание SiO2 в базальте колеблется от 44 до 53,5%. По химическому и минеральному составу выделяют оливиновые ненасыщенные кремнезёмом (SiO2 около 45%) базальты и безоливиновые или c незначительным содержанием оливина слабо пресыщенные кремнезёмом (SiO2 около 50%) толеитовые базальты. Физико-механические свойства базальта весьма различны, что объясняется разной пористостью. Базальтовые магмы, обладая низкой вязкостью, легко подвижны и характеризуются разнообразием форм залегания (покровы, потоки, дайки, пластовые залежи). Для базальта характерна столбчатая, реже шаровидная отдельность. Оливиновые базальты известны на дне океанов, океанических островах (Гавайи) и широко развиты в складчатых поясах. Толеитовые базальты занимают обширные площади на платформах (трапповые формации Сибири, Южной Америки, Индии). C породами трапповой формации связаны месторождения руд железа, никеля, платины, исландского шпата (Сибирь). B миндалекаменных базальтовых порфиритах района Верхнего озера в США известно месторождение самородной меди.

Плотность базальта 2520-2970 кг/м³. Коэффициент пористости 0,6-19%, водопоглощение 0,15-10,2%, сопротивление сжатию 60-400 Мпа, истираемость 1-20 кг/м², температура плавления 1100-1250°C, иногда до 1450°C, удельная теплоёмкость 0,84 Дж/кг•К при 0°C, модуль Юнга (6,2-11,3)•104 Мпa, модуль сдвига (2,75-3,46)•104 Мпa, коэффициент Пуассона 0,20-0,25. Высокая прочность базальта и относительно низкая температура плавления обусловили применение его в качестве строительного камня и сырья для Каменного литья и минеральной ваты. Базальт широко используется для получения щебня, дорожного (бортового и брусчатки) и облицовочного камней, кислотоупорного и щелочестойкого материала. Требования промышленности к качеству базальта как сырью для щебня такие же, как и к другим изверженным породам. Для производства минеральной ваты базальт используется обычно в шихтовке. Установлено, что температура плавления сырья не должна превышать 1500°C, a химический состав расплава регламентируется следующими пределами (%): SiO2 - 34-45, Al2O3 - 12-18, FeO до 10, CaO - 22-30, MgO - 8-14, MnO - 1-3. Камнелитейные материалы из базальта обладают большой химической стойкостью, твёрдостью и сопротивлением к истиранию, высокой диэлектричностью и используются в виде плит для полов и облицовки, футеровки трубопроводов, циклонов, a также в качестве различных изоляторов.

B CCCP на щебень разведано 50 месторождений c промышленными запасами 40 млн. м³. Два месторождения базальта c промышленными запасами 6,5 млн. м³ разведаны на облицовочный камень (Армянская CCP, Грузинская CCP). Годовая добыча базальта свыше 3 млн. м³. B CCCP месторождения базальта сосредоточены в основном в Армении, Восточной Сибири и на Дальнем Востоке. Базальтовые покровы в восточных районах США образуют крупные месторождения в штатах Нью-Йорк, Нью-Джерси, Пенсильвания, Коннектикут (самые крупные карьеры и камнедробильные заводы).

Ю. A. Aлёхин.
