Забивная крепь

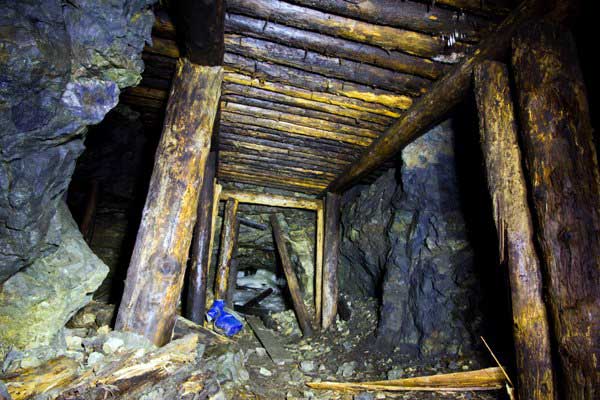

ЗАБИВНАЯ КРЕПЬ (английский: spilling, spills; немецкий: Getriebezimmerung, Triebbau; французский: soutenement au poussage; испанский: pilotaje) – шпунтовое ограждение из установленных вплотную друг к другу прямолинейных элементов (шпунтин), под защитой которых производят выемку породы. Опережает забой при проведении горизонтальных и вертикальных выработок по сыпучим и плывунным породам (песок, плывун).

Забивная крепь – одна из ранних разновидностей горной крепи, применяющаяся при проведении выработок в сложных горно-геологических условиях, когда вмещающие породы настолько неустойчивы, что не допускают обнажения даже для установки одной рамы. Наиболее часто забивную крепь используют при проведении горно-разведочных выработок, при незначительной мощности неустойчивых вмещающих пород. При этом непременное условие применения крепи – отсутствие в породах твёрдых включений и напорных вод. Забивную крепь также используют при разборке в выработках завалов и др.

Забивная крепь подразделяется на деревянную и металлическую. В зависимости от угла наклона к забою выработки она может быть прямой или косой. Комплект шпунтин, забитых по контуру выработки, называется посадом шпунтового ограждения. При большой длине участка с неустойчивыми породами забивают несколько посадов.

Деревянная забивная крепь состоит из досок-шпунтин толщиной 50-100 мм, шириной 150-200 мм или кольев диаметром 80-150 мм. Внедряемый в породу конец заостряют, а наружный снабжают металлическим оголовником. Длину досок при прямой забивной крепи принимают 2 м и более, при косой – 1,2-1,6 м. Для плотной стыковки боковые торцы часто выполняют "в ёлочку". Доски для шпунтин во избежание разбухания должны быть влажными.

Металлическая забивная крепь состоит из стержней или отрезков рельсов, прокатной стали двутаврового, швеллерного и уголкового профилей, а также специальной шпунтовой стали, имеющей по краям замки для соединения шпунтин между собой. Длина плоскостенных металлических шпунтин при проходке стволов может достигать 15-17 м, из корытной стали – до 36 м. Поперечное сечение специальной шпунтовой стали может иметь плоскую, ячейковую, корытную и трубчатую формы.

В горизонтальных выработках обычно применяют косую забивную крепь, которую в зависимости от условий залегания неустойчивых пород забивают по всему периметру выработки, со стороны кровли и боков или только для ограждения кровли. В вертикальных выработках применяют как прямую, так и косую забивную крепь, которую устанавливают по всему периметру выработки.

Для забивания шпунтового ограждения используют бетоноломы, молоты, бабы, вибромолоты и вибропогружатели. Для ускорения внедрения забивной крепи в сочетании с вибропогружением осуществляют гидроподмыв шпунтового ограждения струёй воды, подаваемой в его основание через трубы, размещённые в замковых соединениях шпунтин. Для забивной крепи характерны низкие скорости работ (для стволов 1-5 м/мес, для горизонтальных выработок 15-20 м/мес), большая трудоёмкость, ненадёжность и трудность сохранения направления и размеров поперечного сечения выработки.

В связи с использованием щитовой крепи, крепи "стена в грунте", опускной крепи в тиксотропной рубашке, а также предварительного замораживания плывунных и химического упрочения сыпучих пород объёмы применения забивной крепи сокращаются.

Б. M. Усан-Подгорнов.
