Обсадная колонна

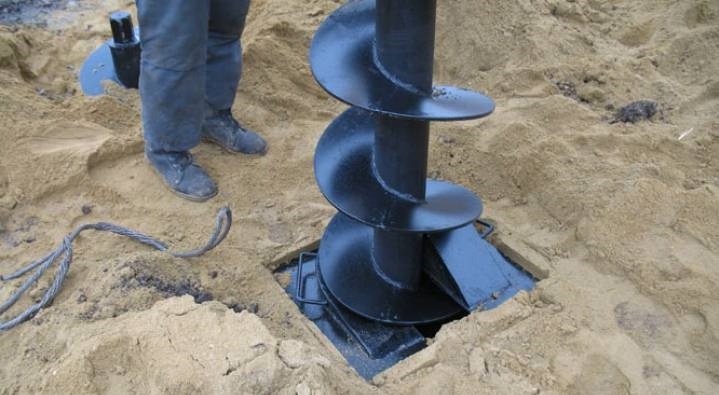

Бурение скважин является обязательным этапом работ во многих промышленных сферах. Скважины необходимы как для добычи полезных ископаемых, так и для обеспечения водой жилых домов. В зависимости от предназначения, скважина имеет свое определенное строение, которое начинается с устья. Насколько безопасно и эффективно будет осуществляться эксплуатация скважины, зависит от качества ее крепления. Целью крепления скважины является формирование надежных ее стенок, благодаря которым можно предотвратить нежелательные обвалы. Само скважинное крепление представляет собой систему, основными конструктивными элементами которой являются обсадные колонны и цементные кольца. Конструкция обсадной колонны формируется путем скручивания между собой определенного количества обсадных труб. Стоит сказать, что по всей своей протяженности скважина не во всех местах крепится одинаково. В каждом отдельном месте ее крепление происходит разными способами, с использованием разных колонн.

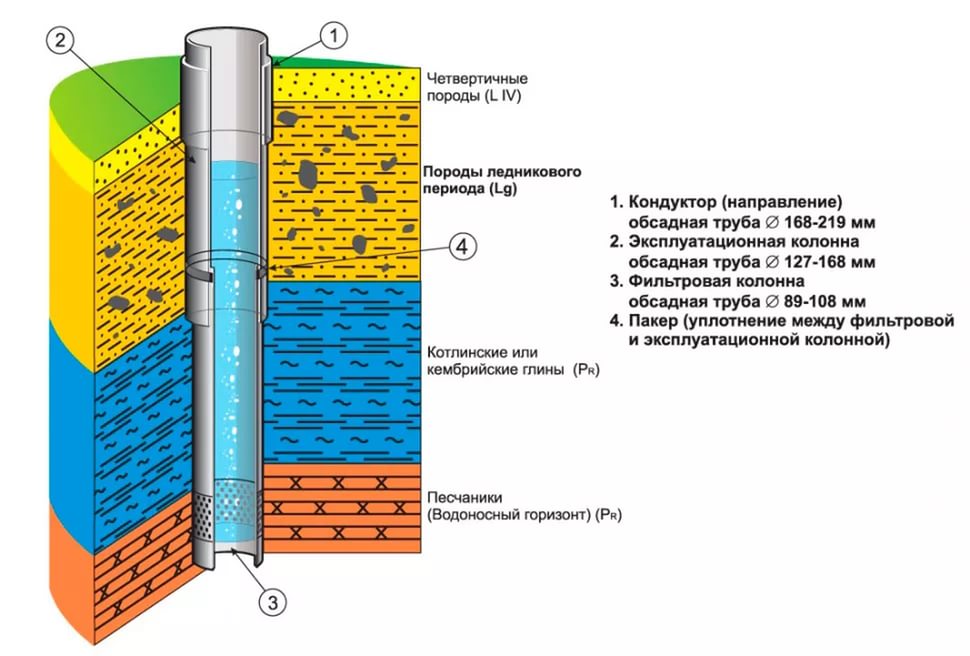

Таким образом, каждая обсадная колонна имеет свое название и предназначение:

1. Крепление скважины начинается с ее приустьевой части. Для этого используется одна труба или колонна, которая называется - направление. Именно оно во время работы не позволяет устью размыться и обвалиться. Также с его помощью происходит постоянное движение жидкости. Как правило, направление является единственным в структуре, но случаются исключения, когда крепление устья скважины осуществляется посредством двух направлений по причине почвенных особенностей.
2. Разделение верхнего интервала разреза горных пород происходит с помощью кондуктора. Им называется колонна обсадных труб. Благодаря его наличию пресноводные горизонты остаются чистыми.
3. Промежуточная обсадная колонна. Существуют ситуации, когда в скважине попадаются зоны, бурение которых ведется при совершенно различных условиях. Их необходимо разделить, что и делается с помощью промежуточной обсадной колонны. Они бывают сплошными, хвостовиками и летучками. Первые перекрывают ствол скважины полностью. Вторые были разработаны с целью закрепления исключительно необсаженных частей скважины. Ну и, наконец, к использованию последних обращаются только при наличии сложных интервалов. Такие колонны полностью автономны от предшествующих им обсадных колонн или же от тех, которые будут идти дальше;
4. Завершается скважина эксплуатационной колонной обсадных труб, призванная разделить между собой продуктивные горизонты и все остальные породы. Именно она является главным конструктивным элементом скважины, находящимся непосредственно на уровне горизонта полезных ископаемых. Расположение данной колонны и предопределяет ее назначение, которое заключается в извлечении полезных ископаемых из скважины.

Стоит заметить, что нельзя для крепления, например, начала скважины и ее завершения использовать одни и те же обсадные колонны.

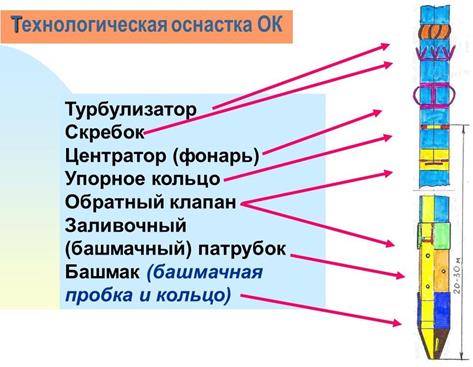

Технологическая оснастка обсадных колонн

Она представляет собой специальные приспособления и устройства, благодаря которым обсадные колонны, секции и потайные колонны погружаются в скважину.

К таким устройствам и приспособлениям относятся:

1. Башмачные направляющие пробки. Их установка осуществляется на нижней части обсадной колонны, во время погружения которой в скважину пробки играют роль направления. Если проигнорировать установку башмачной пробки или осуществить ее с нарушением технологии, то это может привести к нежелательным последствиям, заключающимся в загрязнении ствола скважины и закупорку нижней части колонны. Если это произойдет, то в дальнейшем колонну будет невозможно зацементировать. Для изготовления башмачных пробок может использоваться различный материал. На сегодняшний день применяются башмачные пробки из дерева, бетона и чугуна. Деревянные башмачные пробки, в свою очередь, могут быть крестообразными или точечными. Наиболее популярными выступают чугунные пробки.
2. Башмак. Имеет вид толстостенного короткого патрубка. Монтируется на первой трубе. Башмак имеет такой же наружный диаметр, как и муфта. Без башмака может смяться торец нижней трубы обсадной колонны во время ее погружения в скважину.
3. Обратные клапаны. Предотвращают самозаполнение обсадной колонны раствором во время ее погружения. Это способствует существенному сокращению нагрузки на вышку. Монтаж обратных клапанов осуществляется с четким соблюдением расстояния, которое составляет от 2 до 12 м от башмака.
4. Упорные стоп-кольца. Позволяют установить цементировочную пробку. Их толщина колеблется в пределах 10-20 мм. Материалом для их изготовления, главным образом, служит чугун.
5. Турбулизаторы. Используются при недостаточно хорошем центрировании колонны. Основной целью турбулизаторов является замена бурового раствора на цементный. Их конструкция представляет собой плотно закрепленный на обсадной трубе корпус с упругими лопастями.
6. Центрирующие фонари. Участвуют в процессе вытеснения бурового раствора. Применяется два вида данных фонарей – пружинные разборные и жесткие неразборные.
7. Скребки. С помощью их применения счищается со скважинных стенок глинистая корка во время погружения обсадной колонны, тем самым улучшая взаимодействие цементного раствора и породы. Местом установки скребков служат те же, что и для центрирующих фонарей.
8. Пакеры. В случае разделения нефтегазовых пластов от водоносных малыми пропластками глинистых включений, толщина которых колеблется в пределах 6-8 м, существует опасность их прорыва в результате воздействия разных давлений. Именно в таких местах устанавливаются пакеры.

Цементирование обсадных колонн

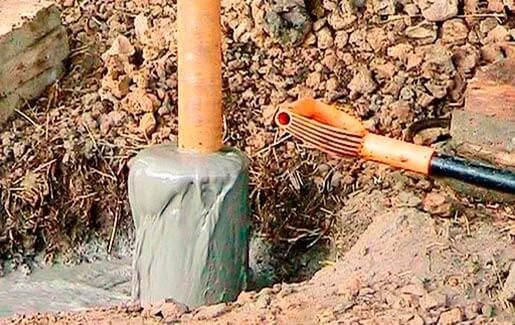

Чтобы осуществить цементирование обсадных колонн, нужно наличие соответствующей цементной смеси, получаемой путем соединения тампонажного цемента и воды. В результате этого получается жидкая масса, способная легко и равномерно распределятся по поверхности в силу своей текучести. Разновидность тампонажного цемента напрямую зависит от температуры скважины, которую она имеет на забое.

Для скважин с более низкой температурой (как правило, до 40 градусов) применяется раствор, время застывания которого колеблется от 3 до 7,5 часов с момента его замешивания. Таким образом, при работе с такими скважинами, на цементирование обсадных колонн отводится не более 2,5 часов.

Схватывание раствора для скважин с температурой от 40 до 70 градусов происходит на протяжении от двух до трех часов. На цементирование обсадных труб в таких скважинах отводится всего лишь 1 час времени.

Обсадные трубы в глубоких скважинах с температурой от 100 градусов и выше должны быть зацементированы менее, чем за 1 час.

Как видим, в горячих скважинах раствор застывает быстрее, что, в свою очередь, требует более быстрой работы с ним.

Цементирование обсадных колонн может быть произведено одним из двух способов - прямым или обратным.

1. Суть первого заключается в заливании сразу всего объема раствора в колонну, где он проходит до башмака. Таким образом, раствором заполняются пустоты между труб, в которых он распределяется равномерно снизу вверх.
2. Обратный. В отличие от предыдущего способа, раствор закачивается в колонну сверху вниз, начиная с поверхности.

В основном используется первый способ. Колонна цементируется за один раз, в результате чего весь раствор продавливается сразу. Однако, бывают случаи, когда целесообразно использовать двухступенчатое цементирование. В таком случае, работа подразделяется на интервалы и выполняется в два этапа.

Существует еще один, так называемый, промежуточный способ цементирования – манжетный. Он используется в случаях, когда следует защитить некоторую часть ствола от проникновения раствора.

После того, как скважина полностью сформирована, осуществляется опрессовка обсадной колонны. Другими словами, обсадные колонны проверяются на прочность и герметичность. Для этого устанавливается цементирующая головка, после чего буровые насосы воздействуют на устье большим давлением. Опрессовка производится в течении получаса. Именно за это время давление должно снизиться не более чем на 5 атмосфер, что является абсолютной нормой.
